思科 ASA5505 防火墙放行流量简单配置案例

chinasll

思科ASA 5505防火墙是通过创建vlan,将端口加入vlan，对vlan的安全等级进行设置的方式创建安全区域，通过ACL对vlan之间的流量进行控制；

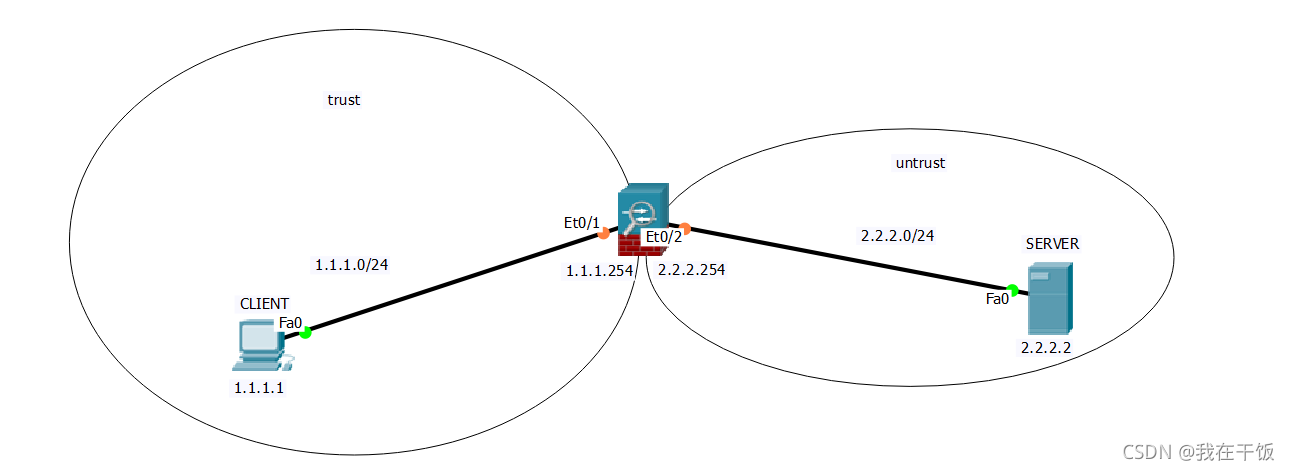

0x01 ，搭建实验拓扑如下：

实验要求及目的：配置安全区域，安全规则，实现trust区域中的CLIENT可以ping通untrust区域中的SERVER,SERVER也可以ping通CLIENT ；

0x02 步骤，命令

首先对asa5505进行配置清空，减少实验干扰：主要用到两条命令：write erase ,reload

ciscoasa#write eraseErase configuration in flash memory? [confirm][OK]ciscoasa#reloadProceed with reload? [confirm]。。。。然后就是重新加载过程，直到：INFO: MIGRATION - Saving the startup errors to file 'flash:upgrade_startup_errors_201310031651.log'Pre-configure Firewall now through interactive prompts  [yes]:n   # 输入N，表示不进行交互操作Type help or '?' for a list of available commands.ciscoasa>

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12


查看vlan与端口配置情况：show switch vlan 或者 sh sw vl

ciscoasa#show switch vlanVLAN Name                             Status    Ports---- -------------------------------- --------- -------------------------------1    inside                           up        Et0/1, Et0/2, Et0/3, Et0/4                                                Et0/5, Et0/6, Et0/72    outside                          down      Et0/0

• 1
• 2
• 3
• 4
• 5
• 6
• 7


可以看到，vlan1默认开启，并且逻辑名称为inside（安全区域的名字，在思科中，一般 inside 表示 trust区域，outside 表示 untrust区域）包含大部分接口，vlan2为 outside，只加入了e0/0口；
接下来，需要将e0/1 和 e0/2接口分别加入两个安全区域，即创建两个vlan,一个vlan 属于trust,另一个属于 untrust,并且通过设置安全级别来区分安全区域：
配置vlan 1 为 inside, 即为trust区域：

ciscoasa#conf t                        //进入全局配置模式ciscoasa(config)#int vlan 1                // 对vlan 1进行配置ciscoasa(config-if)#ip address 1.1.1.254 255.255.255.0                // 设置vlan 1 虚接口的 ip 地址，相当于设置 e0/1 口的 ip 地址ciscoasa(config-if)#security-level 100                                // 设置安全区域的安全等级为 100, 安全等级越高，受信任程度越高，即将vlan 1 设置为 trust区域ciscoasa(config-if)#no shutdown                        // 激活端口ciscoasa(config-if)#

• 1
• 2
• 3
• 4
• 5
• 6


配置vlan 2 为 outside, 即为untrust区域：

ciscoasa#conf tciscoasa(config)#int vlan 2ciscoasa(config-if)#ip add 2.2.2.254 255.255.255.0                         // 设置vlan 1 虚接口的 ip 地址，相当于设置 e0/2 口的 ip 地址ciscoasa(config-if)#security-level 0                                // 设置安全区域的安全等级为 0即将vlan 2 设置为 untrust区域ciscoasa(config-if)#no sh                        // 激活端口ciscoasa(config-if)#

• 1
• 2
• 3
• 4
• 5
• 6


将 e0/2 接口加入 vlan 2（相当于将端口加入安全区域）:

ciscoasa(config)#int vlan 2ciscoasa(config-if)#int e0/2ciscoasa(config-if)#switchport access vlan 2

• 1
• 2
• 3


查看vlan，端口情况 以及 查看 vlan , ip对应情况：

ciscoasa(config-if)#show switch vlan VLAN Name                             Status    Ports---- -------------------------------- --------- -------------------------------1    inside                           up        Et0/1, Et0/3, Et0/4, Et0/5                                                Et0/6, Et0/72    outside                          up        Et0/0, Et0/2#######################################################################################ciscoasa(config-if)#show int ip briefInterface              IP-Address      OK? Method Status                Protocol Ethernet0/0            unassigned      YES NVRAM  down                  down Ethernet0/1            unassigned      YES NVRAM  up                    up Ethernet0/2            unassigned      YES NVRAM  up                    up Ethernet0/3            unassigned      YES NVRAM  down                  down Ethernet0/4            unassigned      YES NVRAM  down                  down Ethernet0/5            unassigned      YES NVRAM  down                  down Ethernet0/6            unassigned      YES NVRAM  down                  down Ethernet0/7            unassigned      YES NVRAM  down                  down Vlan1                  1.1.1.254       YES manual up                    up Vlan2                  2.2.2.254       YES manual up                    up

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32

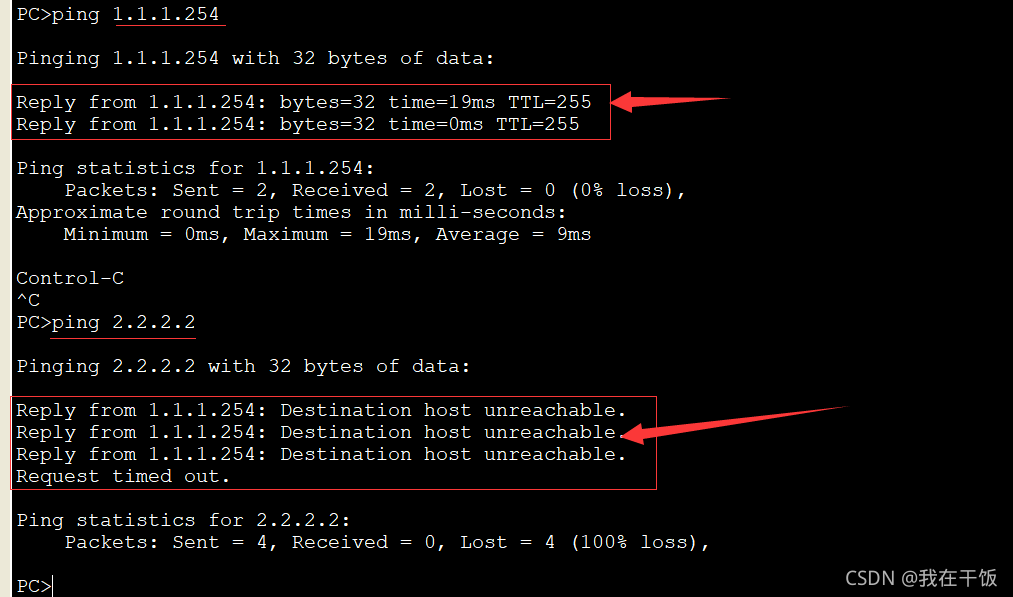

此时，可以在 CLIENT 上ping 1.1.1.254 ,显示可以ping通，则防火墙上的vlan ip 配置生效了,但是ping 2.2.2.2[SERVER]显示目标主机不可达， 因为在防火墙上没有配置安全规则放行流量,[SERVER端也一样]：

理解一些概念：
在思科防火墙中，不同安全级别的接口之间访问时，遵从：允许出站（outbound）连接 [即从高安全等级100到低安全等级0，我可以给你发消息]，禁止入站（inbound）连接 [即低安全等级0到高安全等级100，你不能回我消息]，并且，禁止相同安全级别的接口之间通信 [如果你的安全等级为100，我也为100，咱俩不能相互发消息]
配置安全策略，放行从untrust 到 trust 区域的icmp响应报文：

ciscoasa#conf t                        //进入全局配置模式ciscoasa(config)#access-list icmp permit icmp host 2.2.2.2 host 1.1.1.1 echo-reply        // access-list [创建ACL] icmp[ACL条目名称] permit [执行的动作，允许或拒绝] icmp[协议类型] host[表示指定源主机ip] 2.2.2.2 host[表示指定目的主机ip1.1.1.1] echo-reply[报文类型：icmp响应报文]ciscoasa(config)#access-group icmp in int outside        //access-group [将指定ACL应用到接口] icmp[要应用的ACL的名称] in [流量方向:inbound] int outside [应用到outside接口]######################################################################查看ACLciscoasa(config)#show access-listaccess-list cached ACL log flows: total 0, denied 0 (deny-flow-max 4096) alert-interval 300access-list icmp; 1 elements; name hash: 0xd95cd98daccess-list icmp line 1 extended permit icmp host 2.2.2.2 host 1.1.1.1 echo-reply(hitcnt=3) 0xe655907e

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10


此时，在CLIENT上ping 2.2.2.2，可以ping通：
从设置SERVER ping通 CLIENT 配置方法同上，注意应用接口，流量方向，源地址，目的地址，协议，即可；
